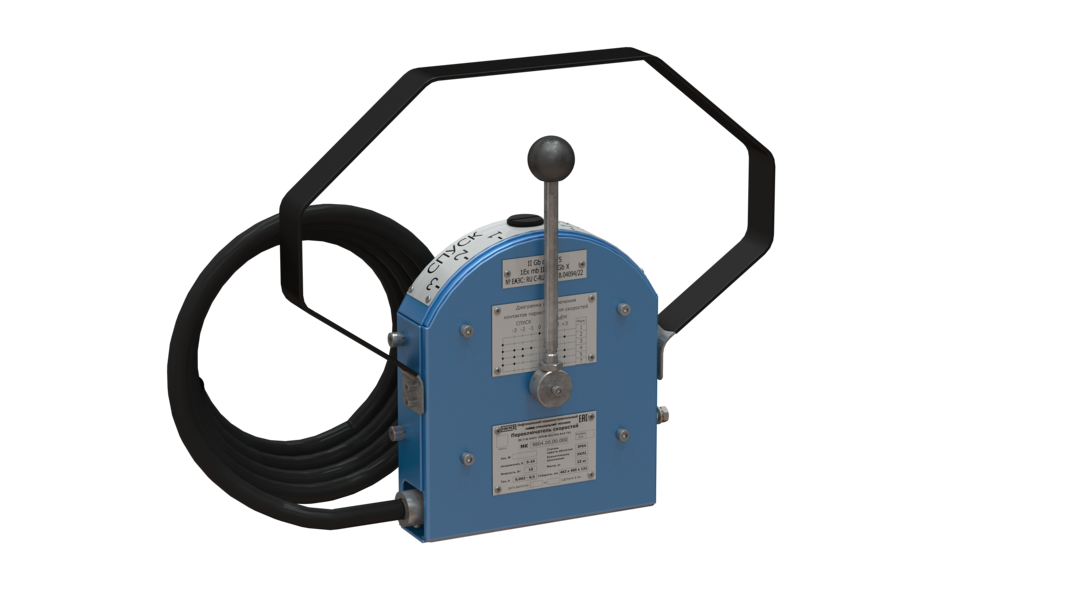

Переключатель скоростей ПС-Г-В-УХЛ1 (КАГВ)
Переключатель скоростей предназначен для дискретного дистанционного управления электроприводами, оборудованными частотным регулированием, в том числе вспомогательной лебедкой буровой установки.
По требованию заказчика переключатель скоростей может использоваться для управления регулируемого привода вспомогательной лебедки на буровых установках, работающих на морских стационарных нефтегазопромышленных сооружениях.
Взрывозащищенность переключателя обеспечивается выполнением их конструкции в соответствии с общими требованиями по ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31441.1-2011 (EN 13463-1:2001), а также видом взрывозащиты "герметизация компаундом "m" 1Ex mb IIB T5 Gb X по ГОСТ Р МЭК 60079-18-2012 и «конструкционная безопасность «с» II GB c IIB T5 по ГОСТ 31441.5-2011 (EN 13463-5:2003), а также главой 7.3 «Электроустановки во взрывоопасных зонах» ПУЭ, где возможно образование взрывоопасных смесей категории IIА, IIВ и IIС групп Т1, Т2, Т3, Т4 и Т5 по ГОСТ 30852.19 и другими нормативно-техническими документами, определяющими применяемость электрооборудования во взрывоопасных зонах.
На лицевой поверхности кожуха установлены таблички: маркировка взрывозащиты, диаграмма переключения контактов переключателя скоростей и паспортных данных. На боковой стенке кожуха установлен зажим заземления для присоединения переключателя скоростей к общей сети заземления.
Переключатель скоростей имеет защитную ручку над кожухом на весь ход рукоятки рычага управления для предотвращения от случайного сдвига рычага.
Переключатель скоростей подключается кабелем к клеммной коробке, установленной на буровой установке.
По требованию заказчика переключатель скоростей может использоваться для управления регулируемого привода вспомогательной лебедки на буровых установках, работающих на морских стационарных нефтегазопромышленных сооружениях.
Взрывозащищенность переключателя обеспечивается выполнением их конструкции в соответствии с общими требованиями по ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31441.1-2011 (EN 13463-1:2001), а также видом взрывозащиты "герметизация компаундом "m" 1Ex mb IIB T5 Gb X по ГОСТ Р МЭК 60079-18-2012 и «конструкционная безопасность «с» II GB c IIB T5 по ГОСТ 31441.5-2011 (EN 13463-5:2003), а также главой 7.3 «Электроустановки во взрывоопасных зонах» ПУЭ, где возможно образование взрывоопасных смесей категории IIА, IIВ и IIС групп Т1, Т2, Т3, Т4 и Т5 по ГОСТ 30852.19 и другими нормативно-техническими документами, определяющими применяемость электрооборудования во взрывоопасных зонах.
На лицевой поверхности кожуха установлены таблички: маркировка взрывозащиты, диаграмма переключения контактов переключателя скоростей и паспортных данных. На боковой стенке кожуха установлен зажим заземления для присоединения переключателя скоростей к общей сети заземления.
Переключатель скоростей имеет защитную ручку над кожухом на весь ход рукоятки рычага управления для предотвращения от случайного сдвига рычага.
Переключатель скоростей подключается кабелем к клеммной коробке, установленной на буровой установке.
Технические характеристики
| Параметр | Значение |
|---|---|
| Маркировка взрывозащиты электрической части переключателя | 1Ex mb IIB T5 Gb X |
| Маркировка взрывозащиты механической части переключателя | II GB c IIB T5 |
| Степень защиты от внешних воздействий | IP54 |
| Диапазон коммутируемого напряжения, В | 5-24 |
| Род тока | постоянный |
| Диапазон коммутируемого тока, А | 0,002-0,5 |
| Коммутируемая мощность, Вт, не более | 10 |
| Усилие на рукоятке, Н, не менее: |
|
| из нулевого положения |
60 |
| в промежуточном положении | 25 |
| Угол поворота рукоятки, град. | ±45 +3 |
| Габаритные размеры (с защитной дугой), Д х Г х В мм, не более | 462 х 121 х 405 |
| Масса, кг, не более |
22 |
| Длина кабеля, м | 13 |
| Электрическое сопротивление изоляции в нормальных климатических условиях, не менее, МОм |
10 |
| Номинальный режим работы переключателя скоростей | продолжительный |
| Температура эксплуатации, С° | -60…+40° |
